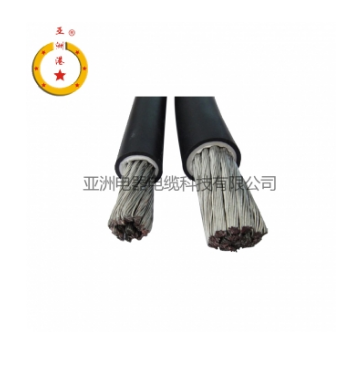

70℃電機引接軟電纜（電線）
適用范圍：
產品特點：
適用范圍
本產品適用交流額定電壓450/750V及以下，要求具備阻燃場合的電工、儀表、電信設備、動力裝置及照明線路固定敷設用。
產品特點
采用優質無氧銅及環保PVC制造，產品的各項性能指標均符合國家GB/T5023.3—2008/IEC60227—3:1997。
具有抗酸堿、耐油性、防潮、防霉等特性。分成普通、阻燃、耐火三種。
普通：用于居住、商業用途的建筑及產業用配電電路上(BV)
阻燃：以防止2次火災擴散作為目標(ZR-BV、ZA-BV、ZB-BV、ZC-BV)
耐火：消防系統用(NH-BV)
訂購熱線：400-839-2288
立即咨詢
產品詳情
產品詳情
| 本產品適用于連續運行導體最高溫度為70℃的電機繞組作引接線用. | |
| 生產執行標準: | JB6213.2—1992 |
| 使用條件: |
1、連續運行導體最高溫度為70℃ 2、敷設時的允許彎曲半徑應不小于電纜（電線）外徑的4倍 |
型號及名稱：
| 型 號 | 名 稱 |
| JV | 銅芯聚氯乙烯絕緣電機繞組引接電纜（電線） |
| JF | 銅芯丁腈聚氯乙烯復合物絕緣電機繞組引接電電纜（電線） |
| JXN | 銅芯橡皮絕緣丁腈橡皮護套電機繞組引接電纜（電線） |
| JXF | 銅芯橡皮絕緣氯丁護套電機繞組引接電纜（電線） |
(J-電機繞組引線軟電線電纜，V-聚氯乙烯絕緣，F(xiàn)-丁腈聚氯乙烯，X-橡皮絕緣，N-丁腈橡皮，F(xiàn)-氯丁護套 )
電纜(電線)的規格范圍：
| 型 號 | 額定電壓（V） | 芯 數 | 標稱截面（mm2） |
| JV、JF | 500 | 1 | 0.3～50 |
| JXN、JXF | 500 | 0.5～120 | |
| 1000 | 0.5～120 | ||
| 3000 | 2.5～120 | ||
| 6000 | 2.5～240 |
電線電纜的參考外徑：
| 標稱截面（mm2） | JV、JF | JXN、JXF | 標稱截面（mm2） | JV、JF | JXN、JXF | ||||||
| 平均外徑上限 | 平均外徑上限 | ||||||||||
| 500V | 500V | 1000V | 3000V | 6000V | 500V | 500V | 1000V | 3000V | 6000V | ||
| 0.3 | 2.4 | — | — | — | — | 16 | 9.0 | 11.2 | 12.0 | 15.2 | 18.0 |
| 0.4 | 2.5 | — | — | — | — | 25 | 11.5 | 13.7 | 14.6 | 17.8 | 20.6 |
| 0.5 | 2.6 | 4.3 | 5.1 | — | — | 35 | 12.7 | 14.9 | 15.7 | 18.9 | 21.7 |
| 0.75 | 2.8 | 4.5 | 5.4 | — | — | 50 | 14.7 | 17.1 | 17.9 | 18.9 | 23.3 |
| 1.0 | 3.0 | 4.7 | 5.5 | — | — | 70 | 19.6 | 20.5 | 24.0 | 27.0 | |
| 1.5 | 3.3 | 5.0 | 5.9 | — | — | 95 | — | 21.9 | 22.8 | 26.5 | 28.9 |
| 2.5 | 3.9 | 6.2 | 7.1 | 10.3 | 13.5 | 120 | — | 24.6 | 25.0 | 28.6 | 30.8 |
| 4 | 4.7 | 6.8 | 7.7 | 11.0 | 14.2 | 150 | — | — | — | — | 31.5 |
| 6 | 6.2 | 7.5 | 8.4 | 12.0 | 15.2 | 185 | — | — | — | — | 33.5 |
| 10 | 7.8 | 10.0 | 10.9 | 14.0 | 16.8 | 240 | — | — | — | — | 36.5 |
